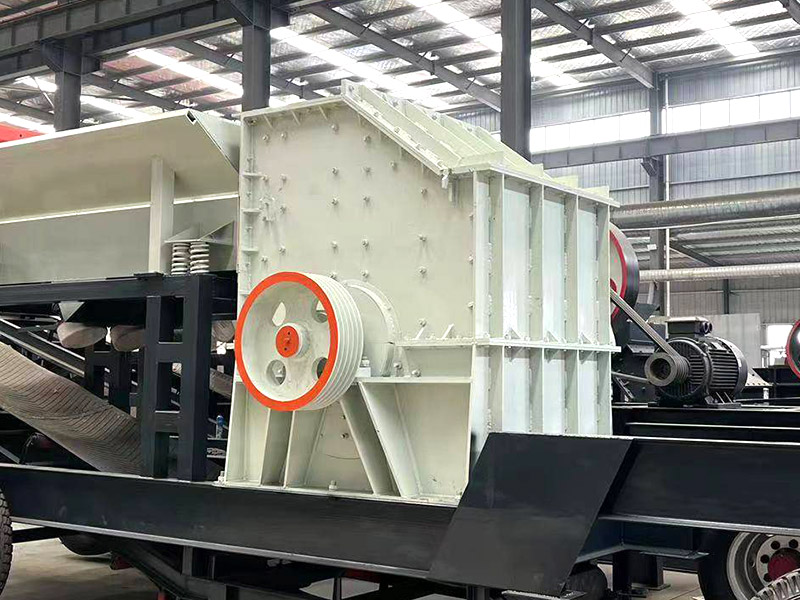

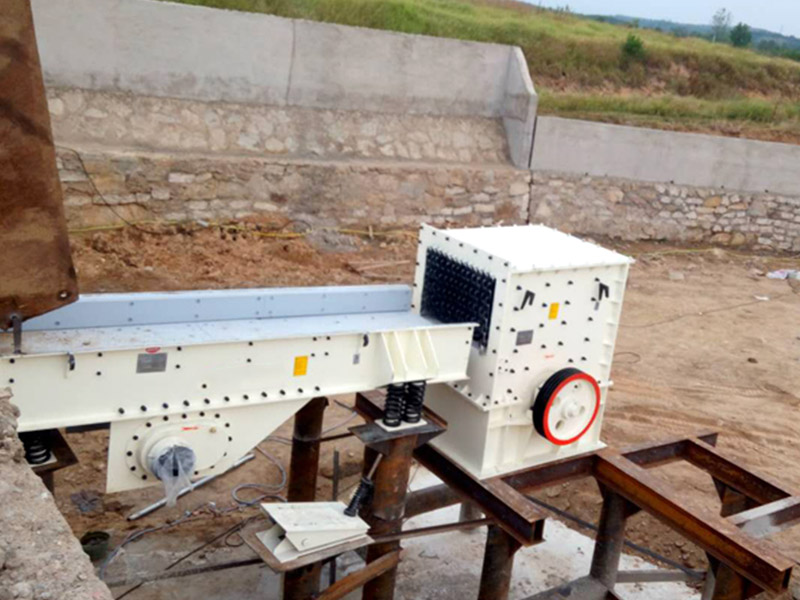

箱式破碎機也稱方箱破碎機,是吸收國內外先進技術,綜合普通重錘式破碎機、反擊式破碎機、及各種用錘頭(板錘)對石料進行打擊破碎的機械原理上,經過優化設計后,制造生產出了新一代破碎機械產品,改變了以篦條控制出料顆粒大 小的方法,減少了錘頭在破碎腔內的磨損,使錘頭的壽命提高4—6倍,每付錘頭可破碎石料3—4萬噸,實現了破碎技術的重大突破,真正達到了事半功倍的效果。
箱式碎石機主要由:箱體、蓖條、轉子、錘頭(板錘)、破碎板、襯板等組成,機架部分為三分體結構,只須打開破碎機后部機殼,即可進行更換板錘、破碎板、襯板等檢修維護作業。箱式碎石機零部件的互換性強,易損件品種少,便于備件的采購和管理。箱式破碎機的驅動系統采用電動機+機械聯軸器+V型皮帶+破碎機的方式,能電機啟動性能,使電機能平穩啟動運行。皮帶傳動方式可起到雙重的過載保護的功能,驅動系統所要求的電機功率低,大大運行成本。此驅動方案是經濟實用、性能優良、安的驅動方案。
1.高效:箱式破碎機擁有高速旋轉的刀片,能夠快速破碎各種材料,提高生產效率。
2.節能:箱式破碎機在破碎材料時只需要一定的電力,相比于其他破碎設備,能夠節約能源消耗。
3.可靠:箱式破碎機采用了的液壓系統和電控系統,能夠設備的穩定性和可靠性。
4.維護方便:箱式破碎機的維護簡單方便,只需要定期進行清洗和潤滑,就能設備的正常運轉。
箱式破碎機機架部分為三分體結構,只須打開破碎機后部機殼,即可進行更換板錘、破碎板、襯板等檢修維護作業。箱式破碎機工作時采用的是電機的驅動,在雙電機擊的驅動下帶動轉子盤、錘頭做高速圓周運動,當物料進入破碎腔后,大塊物料堆放在機內特設的中部擔條上,高速旋轉的轉子帶動下,大重量錘頭轉動慣量很大,充分體現了對物料以大破小、以重碎輕的優勢,對超大塊石料進行蠶食式破碎,產生高速度的撞擊與高密度的粉碎,石料在互相打擊后,又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎、直至粉碎成所要求的粒度。從而使粗、中碎一步到位,后符合要求的物料經篦板均整合格后卸出。
型號 | 輥子直徑 (mm) | 輥子長度 (mm) | 進料粒度 | 產量(t/h) | 功率 |
700x1000 | 700 | 1000 | ≤500 | 50-80 | 45-55 |
1000x1000 | 1000 | 1000 | ≤800 | 70-100 | 75-90 |
1000x1200 | 1200 | 1000 | ≤800 | 90-120 | 90-110 |
1200x1200 | 1200 | 1200 | ≤900 | 130-160 | 110-132 |
1400x1400 | 1400 | 1400 | ≤1000 | 190-210 | 132-160 |
1600x1600 | 1600 | 1600 | ≤1000 | 250-300 | 160-210 |
1800x1800 | 1800 | 1800 | ≤1200 | 300-400 | 210-280 |
